Se você quer entender de uma vez por todas o que é um cabo coaxial e quais são as características que fazem dele um componente essencial em sistemas de comunicação, este guia foi feito para você. Longe de ser uma tecnologia ultrapassada, o cabo coaxial segue sendo a espinha dorsal de milhões de residências e empresas, seja para TV a cabo, internet banda larga ou câmeras de segurança. Diferente de muitos conteúdos rasos por aí, este artigo é técnico, atualizado e direto ao ponto, abordando inclusive tecnologias modernas como MoCA e DOCSIS 3.1.
O que é um cabo coaxial e como ele é construído?
Um cabo coaxial é um tipo de cabo elétrico blindado projetado para transmitir sinais de alta frequência com o mínimo de perda e interferência. O termo “coaxial” significa que todos os seus componentes internos compartilham o mesmo eixo geométrico, formando camadas concêntricas perfeitas.

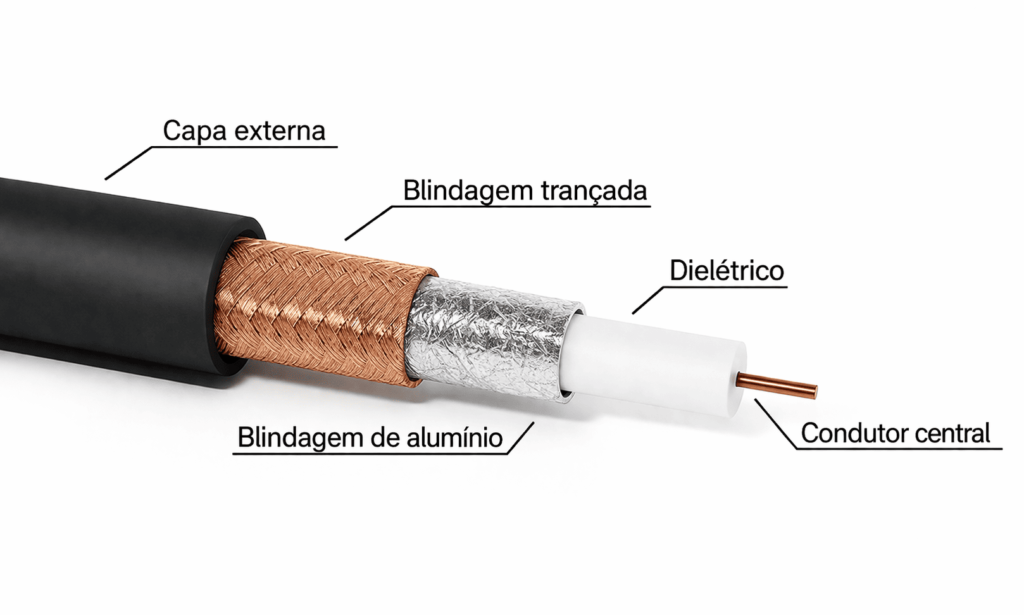

A estrutura de um cabo coaxial é composta por quatro camadas principais. O condutor central é um fio de cobre maciço, cobre estanhado ou aço cobreado (CCA). Sua espessura (bitola AWG) define parte da capacidade de condução e a atenuação do cabo. O isolante dielétrico envolve o condutor central, geralmente feito de polietileno expandido (PE celular) ou PTFE (teflon), mantendo a distância física entre o núcleo e a blindagem e garantindo impedância constante.
A blindagem metálica (condutor externo) é responsável por isolar o sinal de interferências eletromagnéticas externas (EMI/RFI). Pode ser composta por uma ou mais camadas de malha trançada de alumínio ou cobre, além de folhas de alumínio. Por fim, a capa externa (jacket) protege os componentes internos contra danos físicos, umidade e intempéries. Os materiais variam entre PVC (uso interno), polietileno (áreas externas) e LSZH (baixa fumaça zero halogênio) para ambientes com alta exigência de segurança contra incêndio.
Tipos de cabos coaxiais: RG59, RG6 e RG11

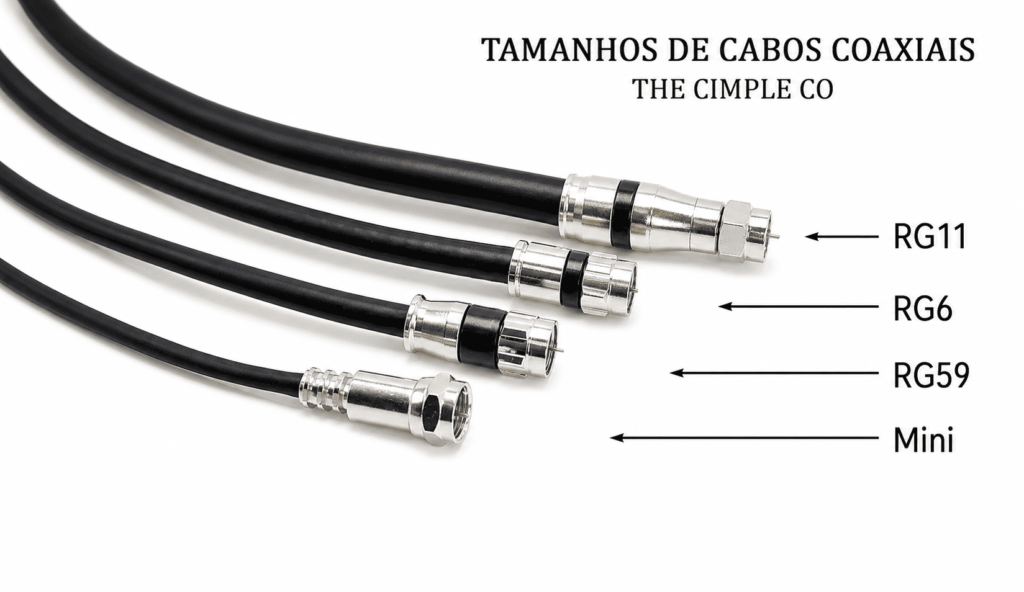

Ao pesquisar sobre cabo coaxial, você encontrará os tipos da série RG (Radio Guide). Os três mais relevantes para o mercado brasileiro são RG59, RG6 e RG11. A tabela abaixo reúne de forma comparativa as principais características técnicas de cada um.
| Característica | RG59 | RG6 | RG11 |
|---|---|---|---|
| Bitola do condutor (AWG) | 22 AWG (≈0,64 mm) | 18 AWG (1,02 mm) | 14 AWG (≈1,63 mm) |
| Impedância | 75 Ω | 75 Ω | 75 Ω |
| Diâmetro externo | ~6,0 mm | ~6,9 mm | ~10,3 mm |
| Blindagem típica | Simples (40-60%) | Dupla ou Quad Shield | Dupla ou tripla |
| Atenuação (750 MHz / 100 m) | ≈30 dB | ≈18-20 dB | ≈11-13 dB |
| Flexibilidade | Alta | Média | Baixa |
| Distância recomendada | Até 50 m | Até 120 m | Acima de 150 m |
| Aplicações | CCTV antigo, vídeo composto | TV digital, satélite, internet, CFTV HD | Backbones, longas distância |
Cabo coaxial RG59: é o modelo mais simples e antigo. Ele é mais fino e flexível, porém apresenta maior perda de sinal e maior sensibilidade a interferências. Na prática, deve ser usado apenas para vídeo simples em curtas distâncias, geralmente até 40 metros, e não é recomendado para instalações novas.
Cabo coaxial RG6: é o padrão mais utilizado atualmente em residências e empresas. Possui melhor blindagem e menor perda de sinal em comparação ao RG59, permitindo maior qualidade na transmissão. Ele suporta aplicações como TV digital, internet e CFTV HD em distâncias de até aproximadamente 120 metros, sendo o mais indicado para a maioria das instalações.
Cabo coaxial RG11: é utilizado em longas distâncias, onde é necessário manter o sinal com baixa perda ao longo do percurso. É indicado para aplicações acima de 150 metros, como prédios, condomínios e redes de distribuição. No entanto, é mais grosso, rígido e exige conectores específicos, o que limita sua aplicação em ambientes menores.
Características técnicas do cabo coaxial (7 parâmetros essenciais)
Agora vamos aos parâmetros técnicos que realmente definem o desempenho de um cabo coaxial.
1. Impedância característica (50 Ω vs 75 Ω): é o padrão elétrico do sinal dentro do cabo. Para aplicações de TV, internet e CFTV utiliza-se 75 Ω. Quando há mistura de impedâncias entre cabo e equipamento ocorre perda e reflexão de sinal.
2. Atenuação (perda de sinal): é a redução da intensidade do sinal ao longo do comprimento do cabo. Quanto menor a atenuação, maior a qualidade da transmissão em longas distâncias.
3. Blindagem e eficiência de isolamento: é a proteção contra interferências externas. Quanto maior a blindagem, mais estável e limpo será o sinal transmitido.
4. Capacidade de potência e tensão: o cabo pode também conduzir energia para alimentar equipamentos como câmeras e antenas. Cabos com condutor de cobre apresentam melhor desempenho que os de alumínio cobreado (CCA).
5. Faixa de frequência e largura de banda: determina a quantidade de informação que o cabo pode transmitir. Cabos modernos podem operar até aproximadamente 3 GHz, permitindo uso em TV, internet e satélite.
6. Capacitância, velocidade de propagação e perda de retorno: influenciam diretamente na qualidade do sinal transmitido, onde valores adequados reduzem perdas e distorções.
7. Resistência ambiental e classificações: define o tipo de aplicação do cabo, podendo ser interno, externo ou enterrado, dependendo da proteção da capa externa.
Conectores para cabos coaxiais

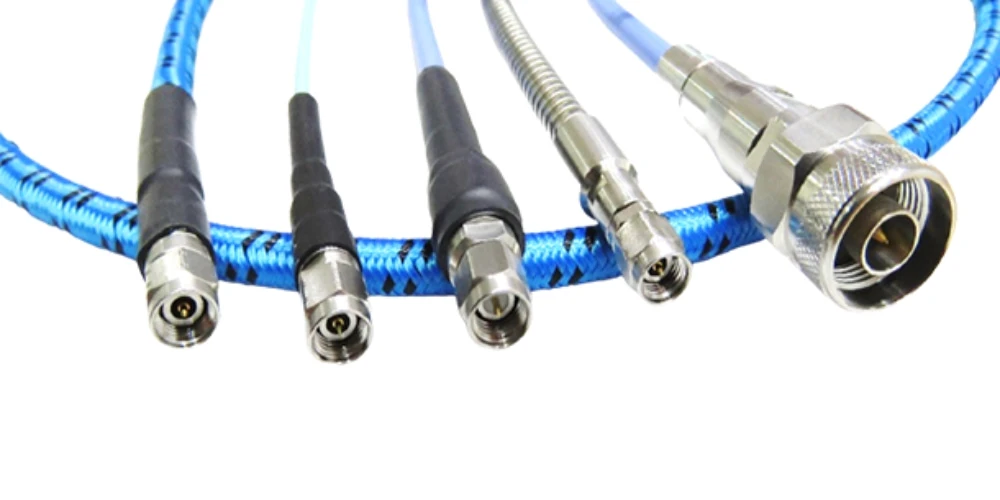

O desempenho do sistema depende também dos conectores utilizados. O mais comum é o F-type, aplicado em TV, internet e CFTV. O conector BNC é amplamente usado em câmeras e equipamentos de teste. Já o RCA aparece em equipamentos mais antigos, enquanto o SMA e o N-type são utilizados em telecomunicações e sistemas de rádio.
Aplicações modernas: MoCA e DOCSIS
O cabo coaxial continua atual graças a tecnologias modernas. Nesse sentido, o MoCA permite transformar a rede coaxial existente em uma rede de internet interna de alta velocidade, chegando a até 2,5 Gbps. Por outro lado, o DOCSIS é a tecnologia utilizada pelas operadoras para fornecer internet via cabo coaxial, aproveitando a infraestrutura já instalada.
Vantagens e desvantagens do cabo coaxial
Vantagens: boa proteção contra interferências, transmite sinais de alta frequência, alcança distâncias longas (até 150 m com RG6), permite transmitir energia junto com o sinal (PoC), tem custo moderado e é compatível com tecnologias modernas.
Desvantagens: ele perde qualidade em frequências muito altas, além disso apresenta largura de banda menor que a fibra óptica. Da mesma forma, cabos mais grossos como o RG11 ficam rígidos e dificultam a instalação. Por fim, quando os conectores são mal feitos, eles comprometem todo o desempenho do sistema.
Como escolher o cabo coaxial ideal (checklist prático)
Antes de comprar ou instalar um cabo coaxial, responda a estas perguntas:
- Qual a distância? Até 50 m: RG59 só para vídeo simples. Até 150 m: RG6 é o padrão. Acima de 150 m: RG11.
- Qual a aplicação? TV, internet ou CFTV HD: RG6 com blindagem dupla. Satélite ou MoCA: RG6 quad shield.
- O cabo vai ficar onde? Dentro de parede: capa PVC. Área externa: capa de polietileno. Enterrado: capa com gel. Duto de ar: capa LSZH.
- Vai alimentar equipamento remoto (câmera, antena)? Prefira cabo com condutor de cobre sólido, não CCA (alumínio cobreado).
Evite cabos CCA para instalações profissionais. Eles têm maior resistência elétrica e pior desempenho em longas distâncias.
Perguntas frequentes (FAQ)
Considerações finais
O cabo coaxial não é uma tecnologia morta. Pelo contrário, ele continua evoluindo com padrões como MoCA e DOCSIS, que entregam alta velocidade de internet usando a infraestrutura já existente. Para o eletricista ou instalador, saber a diferença entre RG59, RG6 e RG11 faz toda a diferença na qualidade do serviço. Para o usuário final, entender essas diferenças ajuda na hora de comprar ou contratar uma instalação.
Lembre-se de que a distância, a frequência do sinal e o ambiente são os três fatores que determinam qual cabo coaxial você deve usar. Portanto, quando você considera esses pontos, a escolha se torna muito mais simples e precisa.
Leitura complementar recomendada: Se você lida com instalações elétricas, conhecer a NR 10 é fundamental para atuar com segurança. A NR 10 estabelece os requisitos para trabalhos em instalações elétricas e pode salvar vidas. Confira o artigo completo: NR 10: Para que serve e por que ela pode salvar vidas na elétrica.
