Os quadros de distribuição elétricos são sistemas essenciais e estratégicos para a distribuição de energia. Por isso, este artigo apresenta um guia simplificado e direto sobre os principais fatores na escolha do quadro de distribuição elétrico ideal, considerando segurança, capacidade de corrente, tensão, proteção contra sobrecarga e dimensões físicas. Assim, você aprende como selecionar um sistema adequado e eficiente para atender às necessidades elétricas da sua residência ou empresa no Brasil.
Escolher corretamente o quadro de distribuição elétrico é fundamental ao instalar ou modernizar o sistema elétrico de uma casa ou empresa. Afinal, essa escolha não garante apenas o funcionamento adequado, mas também protege pessoas, equipamentos e a própria estrutura do imóvel. Neste guia, portanto, explicamos o que é um quadro de distribuição, detalhamos os principais critérios de escolha e destacamos recursos importantes, como dispositivos de proteção, que fazem toda a diferença no dia a dia.
Imagine o quadro elétrico como o centro que direciona a energia elétrica da rede principal para todos os ambientes do imóvel. Em outras palavras, ele funciona como o coração da instalação elétrica, garantindo que a energia chegue com segurança e eficiência a cada ponto. Ao definir o modelo ideal, considere o consumo dos equipamentos, planeje espaço para ampliações futuras e, além disso, valorize a presença de dispositivos DR, que interrompem o circuito automaticamente sempre que detectam riscos.
Vamos começar!
O que é um quadro de distribuição?

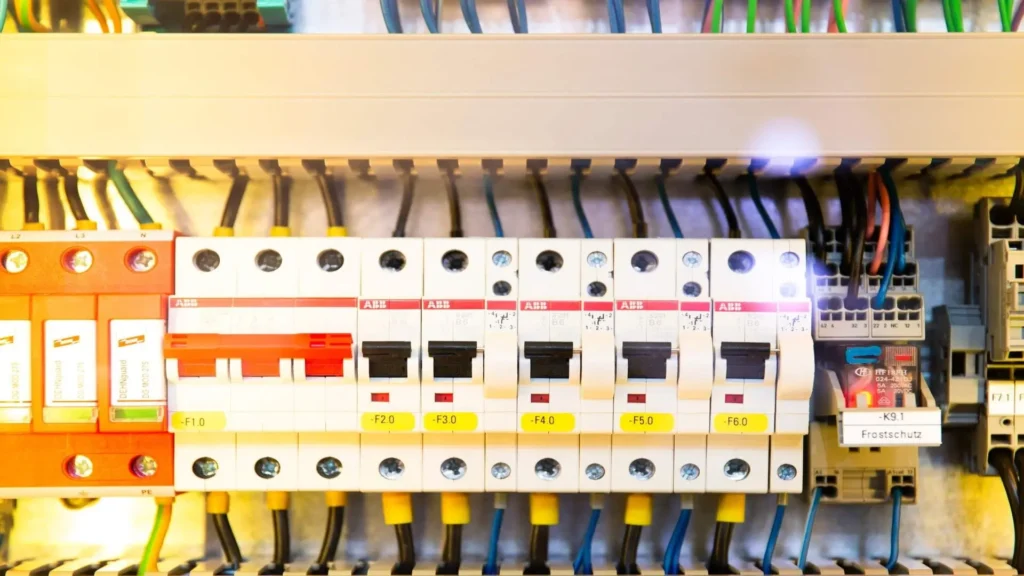

Um quadro de distribuição elétrico é um painel central de controle que recebe a energia da concessionária e a distribui de forma organizada para os circuitos internos de um imóvel. Ele atua como o principal sistema de comando e proteção do sistema elétrico, tanto em instalações residenciais quanto comerciais.
Esses painéis são compostos por diversos componentes instalados dentro de uma caixa, geralmente metálica ou termoplástica. Dentro dela, estão disjuntores, barramentos, dispositivos de proteção e conexões elétricas. Os disjuntores permitem ligar e desligar circuitos manualmente e, ao mesmo tempo, interrompem automaticamente a energia em casos de sobrecarga ou curto-circuito, protegendo toda a instalação.
Além disso, o painel de distribuição divide a energia elétrica em circuitos independentes, facilitando o controle e a manutenção. Por isso, quando corretamente selecionado e instalado, o quadro garante fornecimento de energia seguro, estável e confiável em qualquer tipo de edificação.
Redes sociais do Seu Domingos Eletricista
Acompanhe dicas, novidades e atendimentos em tempo real:
📲 WhatsApp: (11) 9 9163 7227
📸 Instagram: Clique aqui
👍 Facebook: Clique aqui
🐦 Twitter/X: Clique aqui
▶️ YouTube: Clique aqui
🎵 TikTok: Clique aqui
💼 LinkedIn: Clique aqui
Especificações principais do painel de distribuição
Escolher um quadro geral de energia exige atenção a diversos fatores técnicos. Portanto, antes de decidir, analise cuidadosamente os seguintes pontos:
Segurança e conformidade
Antes de tudo, o quadro deve atender às normas brasileiras vigentes, como a NBR 5410, que regulamenta instalações elétricas de baixa tensão. Além disso, o equipamento precisa ter certificação do INMETRO. Para garantir total conformidade e segurança, contar com um eletricista profissional é sempre a melhor decisão.
Amperagem e demanda de energia
Em seguida, calcule a carga elétrica prevista no imóvel. Assim, você consegue dimensionar corretamente o painel elétrico para suportar a corrente necessária, sempre deixando uma margem para futuras ampliações. Os barramentos e disjuntores precisam ser compatíveis com esse consumo.
Requisitos de tensão
Verifique se a tensão do quadro é compatível com a rede elétrica local. No Brasil, residências normalmente utilizam 127/220 V monofásico, enquanto estabelecimentos comerciais e industriais podem operar em 220/380 V trifásico, dependendo da concessionária.
Proteção contra curto-circuito
Disjuntores adequadamente dimensionados protegem a instalação contra sobrecargas e curtos-circuitos. Por isso, escolha um painel de distribuição com capacidade de interrupção adequada à rede elétrica do local.
Dimensões físicas
Por fim, avalie o espaço disponível para instalação. Observe altura, largura e profundidade, garantindo acesso seguro e manutenção facilitada. Sempre que possível, prefira modelos modulares, que permitem ampliações futuras.
Como escolher entre os principais tipos de quadros de distribuição
Os quadros elétricos estão disponíveis em diferentes configurações. Por isso, a escolha deve considerar alguns fatores importantes:
Quadro fechado ou aberto
Os modelos fechados oferecem maior proteção contra contatos acidentais e poeira, sendo ideais para residências e áreas comuns. Já os quadros abertos são indicados apenas para locais técnicos com acesso restrito.
Quadros com disjuntores
Atualmente, os quadros com disjuntores são os mais utilizados no Brasil. Eles permitem rearme rápido após um desarme, sem necessidade de substituição de componentes, o que facilita a manutenção e aumenta a segurança.
Instalação e manutenção do quadro de distribuição
Após escolher o painel ideal, a instalação correta se torna indispensável. Por isso, contrate sempre um eletricista qualificado. Ele garante ligação adequada à rede elétrica, aterramento correto, organização dos circuitos e testes completos de funcionamento.

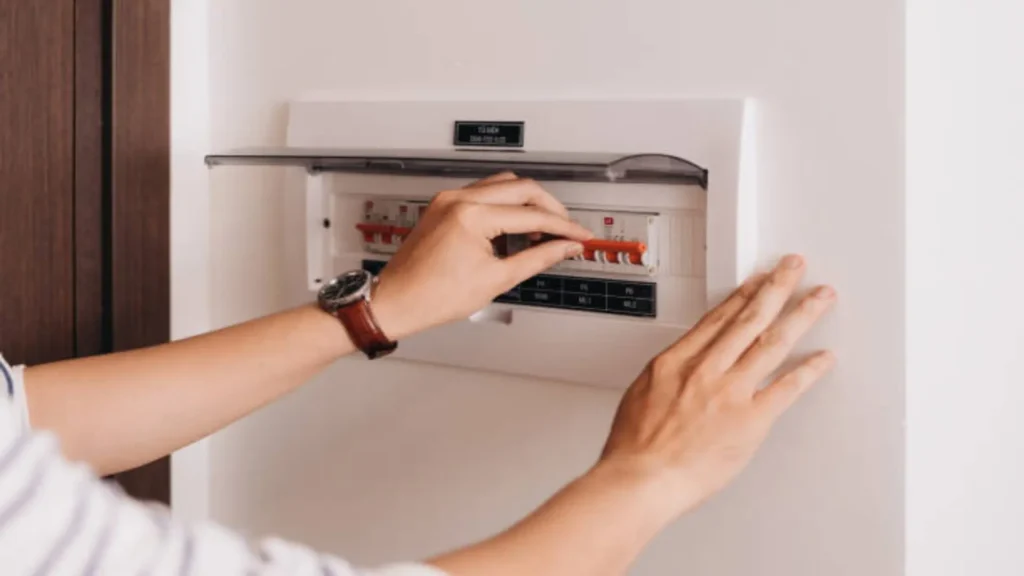

Além disso, recomenda-se realizar inspeções periódicas no quadro de distribuição. Durante essas verificações, é importante testar disjuntores, verificar aquecimento, reapertar conexões e substituir componentes danificados. Manter registros de manutenção também ajuda a preservar a segurança e a vida útil do sistema.
Seguir as orientações do fabricante e realizar manutenção preventiva garante que o painel elétrico funcione de forma segura e eficiente por muitos anos.
Seu guia completo para escolher o quadro ideal
Escolher e instalar corretamente um quadro de distribuição elétrico exige conhecimento técnico e planejamento, mas é essencial para qualquer imóvel. Ao considerar critérios como amperagem, capacidade de interrupção, espaço físico e tipo de proteção, você garante uma instalação segura, eficiente e preparada para o futuro.
Defina o modelo mais adequado, conte com mão de obra especializada e mantenha a manutenção em dia. Assim, seu sistema elétrico funcionará com segurança e confiabilidade.
Na Seu Domingos Eletricista, nossa equipe especializada orienta você em todas as etapas, desde a escolha até a instalação do quadro ideal, sempre seguindo as normas brasileiras. Trabalhamos com segurança, transparência e qualidade para proteger sua casa ou empresa.
Entre em contato com a Seu Domingos Eletricista e tenha a certeza de escolher o painel elétrico correto, sem dúvidas e sem riscos. Nossa equipe está pronta para ajudar.
