Instalar eletrocalha é, sem dúvida, uma das formas mais eficientes de organizar cabos elétricos, pois ajuda a proteger a fiação e, ao mesmo tempo, deixa o ambiente mais seguro e profissional. Além disso, seja em residências, comércios, escritórios ou galpões industriais, a eletrocalha facilita manutenções, evita improvisos e, consequentemente, valoriza toda a instalação elétrica.
Logo no início, é importante deixar claro: instalar eletrocalha corretamente não é apenas uma questão estética. Ou seja, trata-se de segurança, durabilidade e conformidade com as normas técnicas. Ao longo deste guia completo, você vai entender, de forma prática, como fazer a instalação passo a passo, além de quais materiais usar, os erros mais comuns para evitar e quando, afinal, chamar um eletricista profissional.
Confira também >> Os riscos associados a uma instalação elétrica inadequada
O que é eletrocalha e por que ela é tão usada
A eletrocalha é um tipo de canal metálico ou plástico utilizado para acomodar e organizar cabos elétricos, cabos de rede, telefonia e automação. Além disso, diferente do eletroduto fechado, ela permite fácil visualização e acesso aos cabos, o que, por sua vez, simplifica futuras manutenções.
Além disso, instalar eletrocalha traz benefícios claros:
- Organização visual da instalação elétrica
- Redução de riscos de aquecimento e curto-circuito
- Facilidade para ampliar circuitos no futuro
- Proteção mecânica dos cabos
- Adequação a ambientes comerciais e industriais

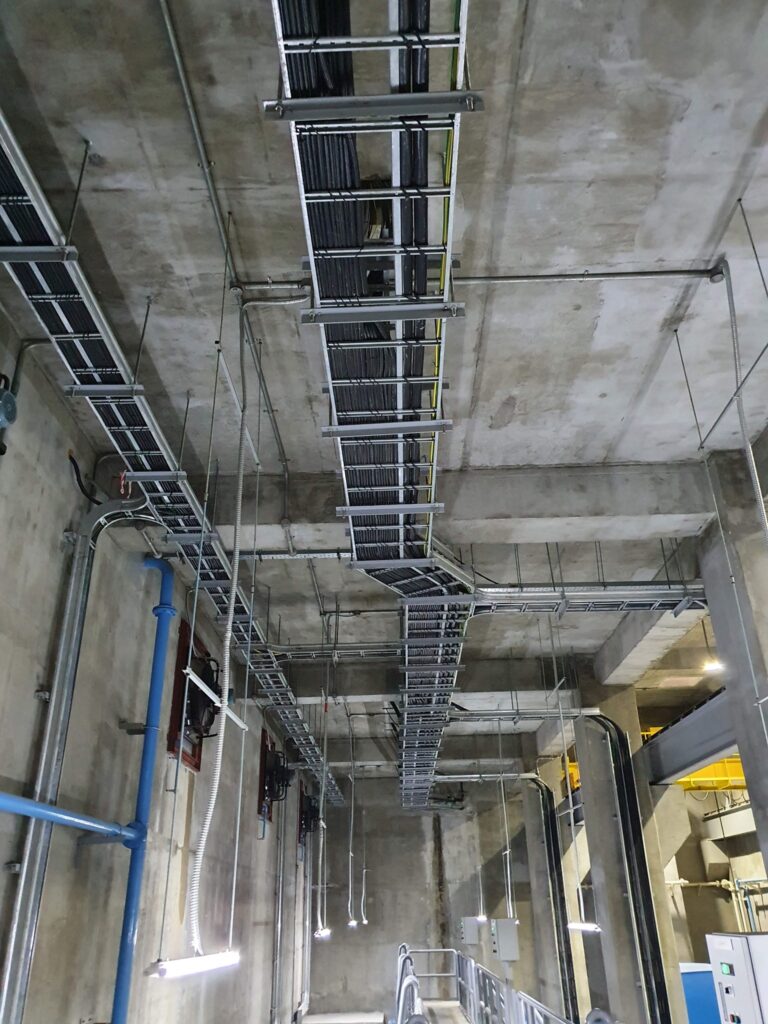

Por isso, ela é amplamente utilizada em escritórios, lojas, indústrias, data centers e também em residências modernas.
Onde a eletrocalha pode ser instalada
Antes de instalar eletrocalha, primeiramente, vale entender onde ela é mais indicada. A partir disso, ela pode ser fixada:
- No teto
- Na parede
- Suspensa por tirantes
- Sobre estruturas metálicas
- Em áreas aparentes ou técnicas
Em ambientes residenciais, ela costuma aparecer em garagens, áreas de serviço e oficinas. Já em contrapartida, em comércios e indústrias, é praticamente padrão.
Tipos de eletrocalha mais utilizados

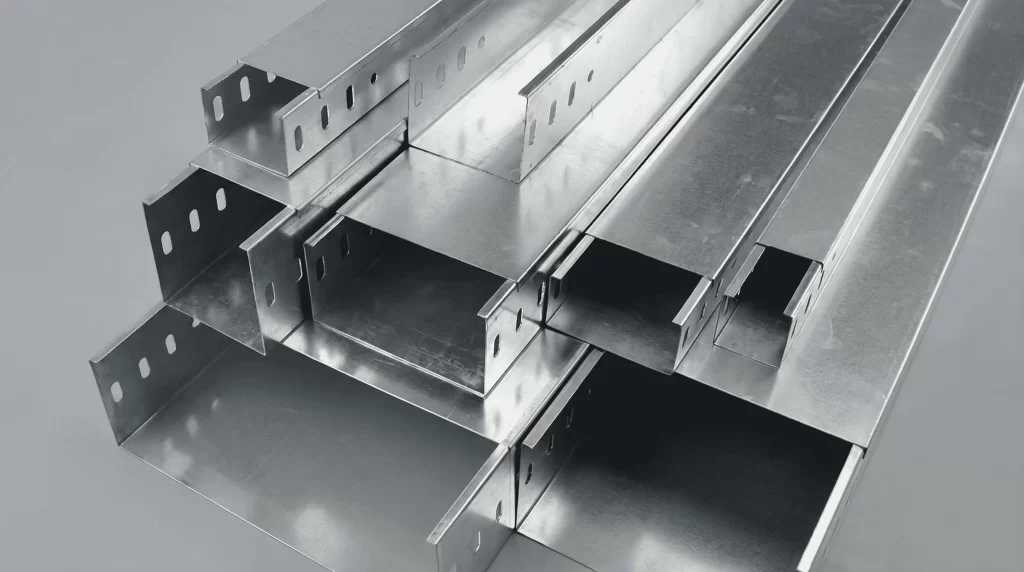

Eletrocalha lisa
De modo geral, é indicada para ambientes internos e secos. Além disso, oferece um acabamento mais limpo e, por esse motivo, é muito usada em escritórios.

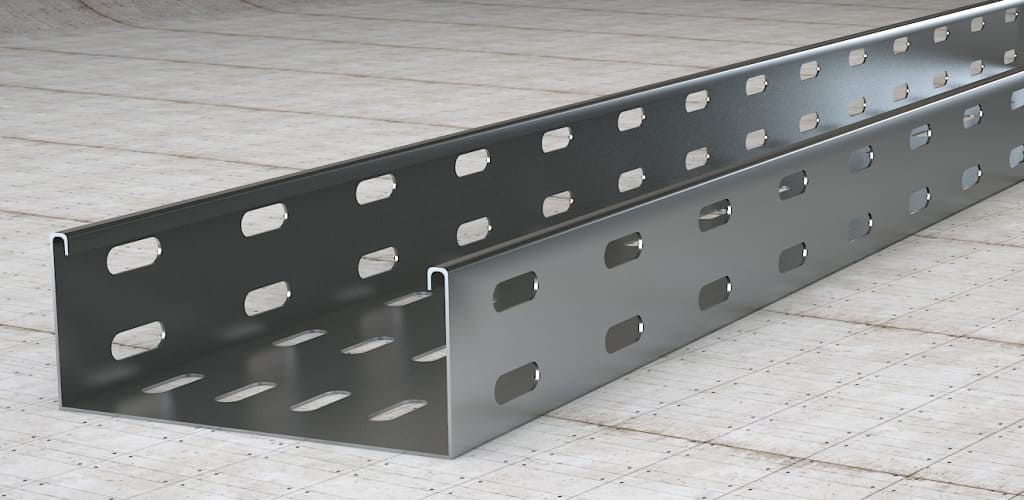

Eletrocalha perfurada
Permite melhor ventilação dos cabos, ajudando a dissipar calor. Muito comum em instalações industriais.

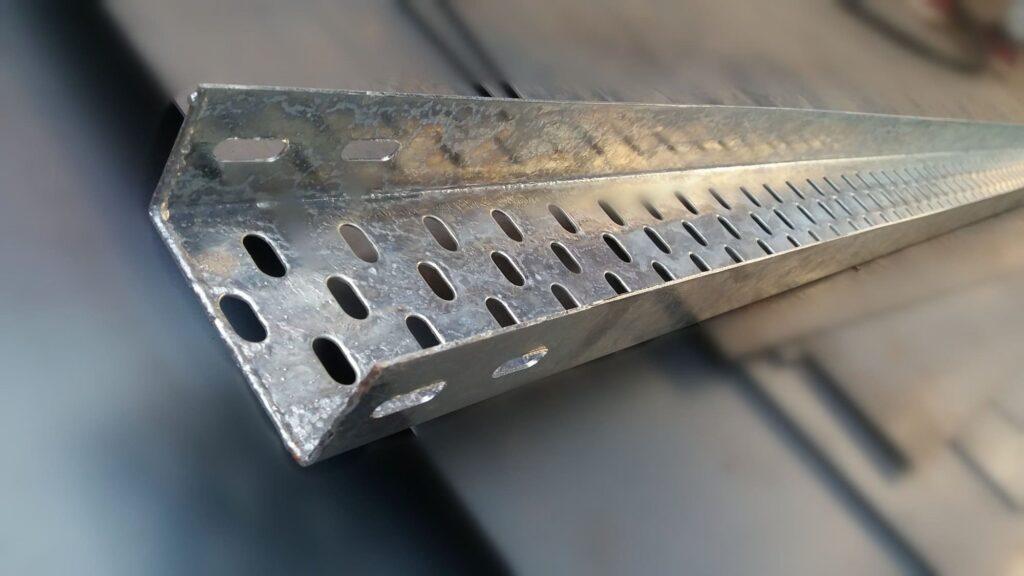

Eletrocalha galvanizada
Além disso, é resistente à corrosão, sendo, portanto, ideal para ambientes mais agressivos ou úmidos.

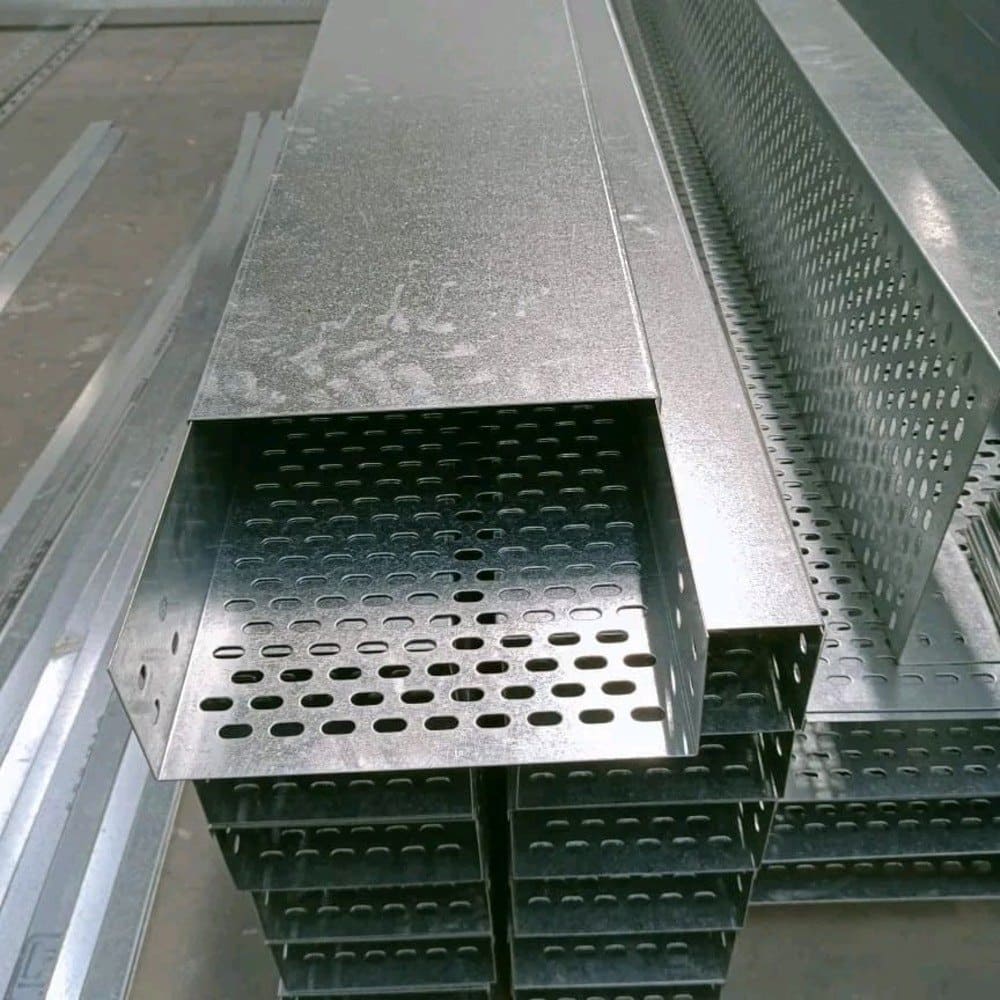

Eletrocalha com tampa
Além disso, ela é essencial para proteger os cabos contra poeira, objetos e contato acidental. Por isso, escolher o tipo correto faz toda a diferença na durabilidade da instalação.
Materiais necessários para instalar eletrocalha
Antes de começar, separe os itens básicos:
- Eletrocalhas do tamanho correto
- Tampas compatíveis
- Emendas, curvas e acessórios
- Suportes ou mãos francesas
- Parafusos e buchas adequadas
- Furadeira
- Trena
- Nível
- Chave de fenda ou parafusadeira
- EPIs como luvas e óculos
Ter tudo em mãos evita improvisos durante a instalação.

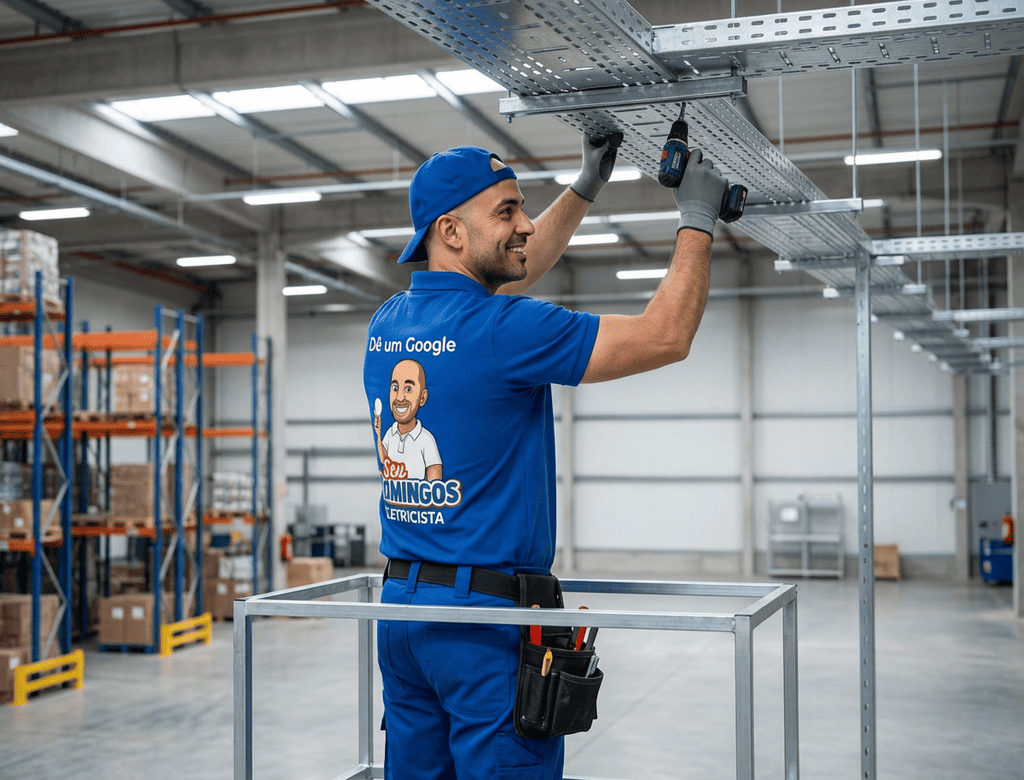

Como instalar eletrocalha passo a passo
1. Planejamento do trajeto
Instalar eletrocalha começa no papel. Antes de tudo, defina o caminho que ela vai percorrer, evitando assim cruzar com tubulações hidráulicas ou estruturas frágeis.
Além disso, pense no futuro. Deixe espaço para novos cabos e expansões.
Veja também: A Lâmpada do Cliente Explodiu — Descobri o Motivo!
2. Medição e marcação
Use a trena e o nível para marcar os pontos de fixação na parede ou no teto. Dessa forma, essa etapa garante alinhamento perfeito e, consequentemente, um acabamento mais profissional.
Aqui, a pressa é inimiga da qualidade.
3. Fixação dos suportes
Os suportes sustentam o peso da eletrocalha e dos cabos. Eles devem ser instalados com espaçamento correto, geralmente entre 1,5 m e 2 m, dependendo do modelo e da carga.
Parafuse bem e confira a firmeza.
4. Encaixe da eletrocalha
Após fixar os suportes, encaixe a eletrocalha e prenda conforme o sistema do fabricante. Emendas devem ficar bem ajustadas para evitar folgas.
5. Passagem dos cabos
Agora, vem uma etapa crítica. Nesse ponto do processo, organize os cabos sem cruzamentos desnecessários, bem como evite dobras acentuadas e, ao mesmo tempo, respeite o raio mínimo de curvatura.
Nunca sobrecarregue a eletrocalha.
6. Identificação e separação
Sempre que possível, separe cabos de energia dos cabos de dados. Identificar circuitos facilita manutenções futuras.
7. Instalação da tampa
Por fim, feche a eletrocalha com a tampa, garantindo proteção e acabamento limpo.
Erros comuns ao instalar eletrocalha
Mesmo parecendo simples, alguns erros são frequentes:
- Usar eletrocalha subdimensionada
- Não respeitar o peso máximo suportado
- Fixação fraca ou irregular
- Misturar cabos de energia e dados
- Ignorar aterramento quando necessário
Evitar esses erros aumenta a vida útil da instalação e reduz riscos.
Instalar eletrocalha exige aterramento?
Sim, principalmente em eletrocalhas metálicas. O aterramento protege contra choques elétricos e descargas elétricas.
Por isso, esse ponto é tratado pelas normas técnicas e, em hipótese alguma, deve ser ignorado.
Para entender melhor como normas impactam a instalação, vale conferir conteúdos técnicos em portais como o Mundo da Elétrica e o Site da Tigre, referências no setor de construção e elétrica.
Normas técnicas que você precisa conhecer
A principal norma no Brasil é a NBR 5410, que trata de instalações elétricas de baixa tensão. Ela orienta sobre:
- Organização dos cabos
- Proteção contra choques
- Aterramento
- Capacidade de condução
Seguir a norma não é opcional, é segurança.
Inclusive, se quiser aprofundar, leia também:
Leia agora: Disjuntor Monopolar: Diferença para Bipolar e NBR 5410
Quando instalar eletrocalha é a melhor escolha
Instalar eletrocalha é ideal quando:
- A instalação elétrica fica aparente
- Há necessidade de expansão futura
- O ambiente exige organização visual
- Manutenção frequente é esperada
Em muitos casos, ela acaba sendo mais prática do que, por exemplo, quebrar paredes para embutir conduítes.
Instalar eletrocalha em residência vale a pena?
Sim, principalmente em áreas técnicas. Por exemplo, garagens, escritórios residenciais e áreas gourmet se beneficiam muito desse sistema.
Além disso, em reformas, a eletrocalha evita quebra-quebra e reduz custos.
Precisa de ajuda profissional?
Se você chegou até aqui, certamente já entendeu que instalar eletrocalha exige atenção, planejamento e conhecimento técnico. Caso contrário, quando o serviço não é bem feito, os riscos acabam aparecendo com o tempo.
Para instalações elétricas seguras, organizadas e dentro das normas, conheça nosso serviço de Instalação de Bandejas de Cabos
Atendimento rápido, técnico qualificado e solução definitiva.
