Tomadas TUG e TUE: o que são e como instalar

Um dos problemas mais comuns que encontramos em instalações residenciais é o uso errado de tomadas TUG e TUE.

O morador compra um ar condicionado ou forno elétrico e liga na tomada que já existe. Quando o disjuntor começa a desarmar ou a tomada esquenta, descobre que a culpa não é do aparelho, mas do tipo de circuito usado.

Entender essa diferença é o primeiro passo para uma instalação elétrica segura e sem dores de cabeça.

O que vejo na prática (experiência de quem atende)

Já perdi a conta de quantas vezes fui chamado para resolver um problema em apartamentos antigos, em que o ar condicionado novo desarma o disjuntor toda vez que liga.

Ao chegar no local, a primeira coisa que vejo é um adaptador branco de R$ 10 conectado a uma tomada de 10A. O morador gastou milhares no equipamento, mas ninguém avisou que a tomada precisava ser trocada por uma TUE de 20A com fiação e disjuntor exclusivos.

Esse tipo de atendimento é tão frequente que virou rotina. E é exatamente por isso que resolvi escrever este artigo.

O que significa TUG e TUE?

As siglas são técnicas, mas o conceito é simples.

TUG: Tomada de Uso Geral
É a tomada comum que você encontra na maioria dos ambientes. Ela foi projetada para equipamentos de baixa ou média potência: televisores, computadores, liquidificadores, carregadores de celular e geladeiras.

TUE: Tomada de Uso Específico
É a tomada para equipamentos de alta potência: chuveiro elétrico, torneira elétrica, ar condicionado, forno elétrico, máquina de lavar e secadora. Esses aparelhos consomem mais energia e exigem um circuito dimensionado sob medida.

Qual é a diferença entre esses dois tipos de tomadas?

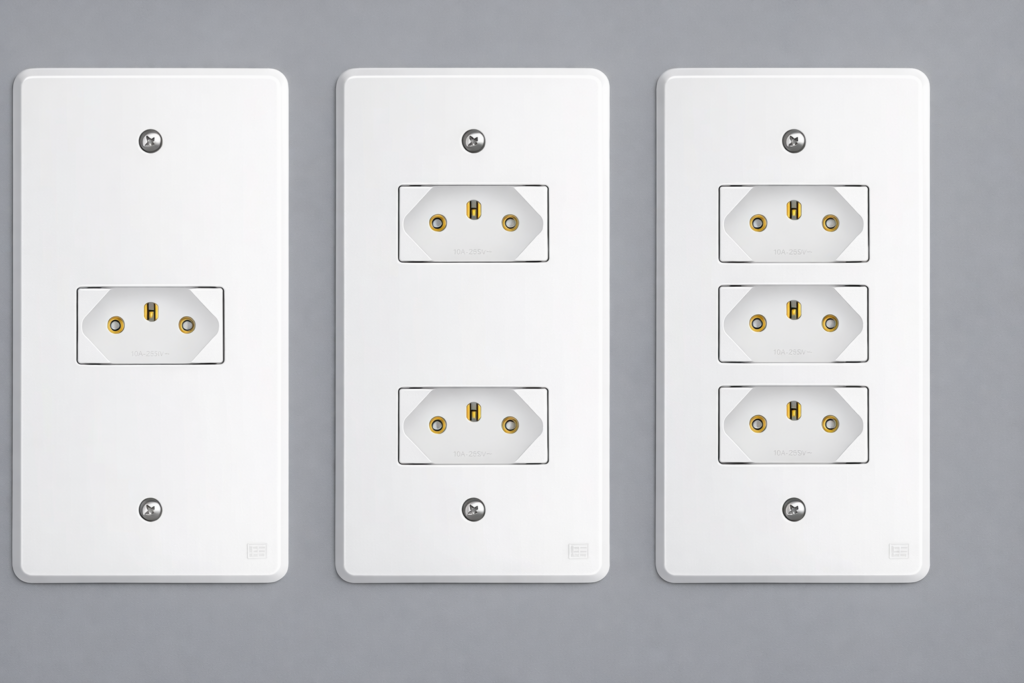

Comparação entre diferentes tipos de tomadas residenciais usadas em instalações elétricas

Essa é a dúvida mais comum. A diferença está em três aspectos: corrente elétrica, diâmetro dos pinos e tipo de circuito.

Característica	TUG (Uso Geral)	TUE (Uso Específico)
Corrente máxima	Até 10A	Acima de 10A (15A, 20A ou mais)
Diâmetro dos pinos	4,0 mm	4,8 mm
Circuito elétrico	Compartilhado (5 a 6 tomadas por circuito)	Circuito independente (disjuntor e fiação exclusivos)
Exemplos	TV, computador, geladeira, liquidificador	Chuveiro, ar condicionado, forno, máquina de lavar

Na prática, os pinos mais grossos da TUE impedem que ela seja conectada a uma tomada TUG – e vice-versa. Essa diferença física evita que equipamentos de alta potência sejam ligados em circuitos fracos.

De acordo com a norma ABNT NBR 5410, as TUEs exigem circuito exclusivo. Fabricantes como WEG, Tramontina e Schneider também orientam o uso de tomadas de 20A para cooktops e chuveiros.

Aplicações por cômodo: onde usar cada tipo

O planejamento correto evita retrabalho. Veja exemplos práticos:

Cozinha:
- TUG: geladeira, micro-ondas (até 10A), liquidificador, cafeteira.
- TUE: forno elétrico, cooktop, lava-louças, torneira elétrica.
Banheiro:
- TUE: chuveiro elétrico, torneira elétrica.
- TUG: uma tomada próxima ao lavatório (distância ≥ 60 cm do boxe).
Área de serviço:
- TUE: máquina de lavar, secadora.
- TUG: ferro de passar (se até 10A) e outros.
Sala e quartos:
- TUG: TV, computador, carregadores.
- TUE: ar condicionado.
Área externa:
- TUG: uso geral.
- TUE: churrasqueira elétrica ou carregador de veículo.

O que a NBR 5410 determina?

A norma NBR 5410 (ABNT) define as exigências para instalações elétricas residenciais.

Para TUGs (uso geral):

Cômodo	Quantidade mínima
Salas e quartos	1 a cada 5 m de perímetro
Cozinhas, áreas de serviço	1 a cada 3,5 m de perímetro
Banheiros	1 tomada próxima ao lavatório (≥60 cm do boxe)
Cômodos < 6 m²	1 tomada
Garagens, varandas	1 tomada (mínimo)

Para TUEs (uso específico):
O projetista define o número e localização conforme os equipamentos previstos. Cada TUE deve ter circuito independente.

Como é feita a instalação (visão geral)

A instalação deve ser feita por um eletricista qualificado. No entanto, o que descrevemos aqui é uma visão geral do serviço, para que você entenda melhor o que esperar do profissional.

Instalação de TUG

O eletricista irá:

Usar cabos de, no mínimo, 2,5 mm².
Dimensionar o disjuntor em até 10A.
Ligar os terminais: neutro à esquerda, fase à direita, terra ao centro.
Agrupar até 5 ou 6 tomadas por circuito (respeitando a potência total).

Instalação de TUE

O eletricista irá:

Dimensionar a fiação conforme a potência do equipamento.
Escolher o disjuntor adequado (chuveiro de 5500W em 220V → 25A ou 30A; ar de 12000 BTUs → 20A).
Garantir circuito dedicado e exclusivo.

O que o profissional faz no local

Desliga o disjuntor geral e testa a ausência de energia.
Abre a caixa e identifica os fios.
Conecta os fios nos bornes (fase à direita, neutro à esquerda, terra ao centro).
Fixa a tomada e coloca a placa.
Religia o disjuntor e testa com um aparelho de baixa potência.

Erros mais comuns em cada tipo de tomada

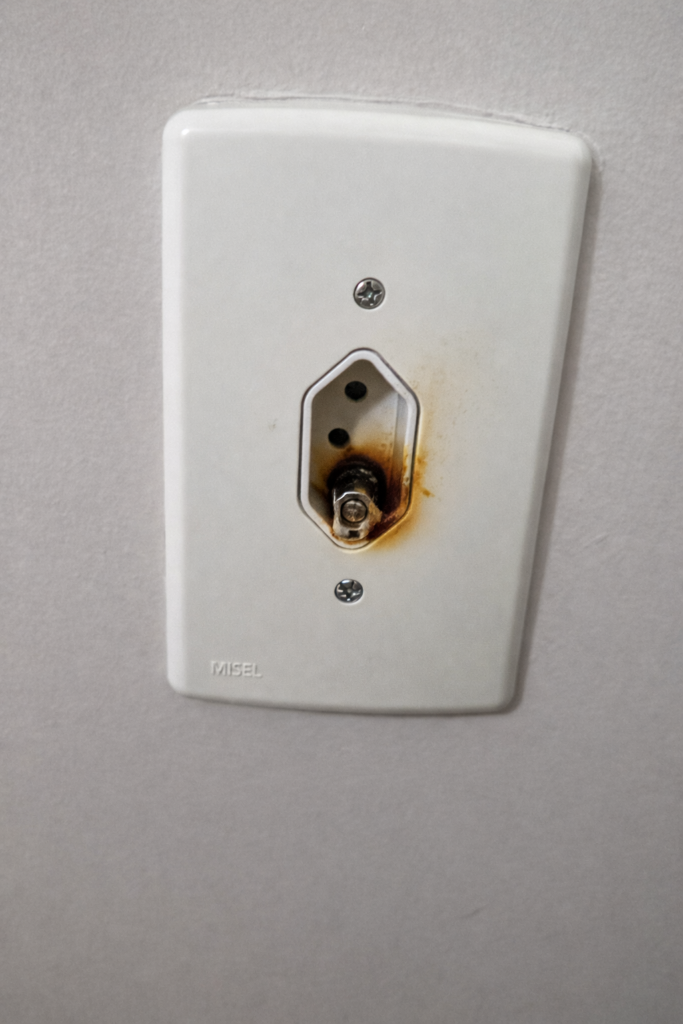

Tomada com sinais de superaquecimento e deformação causada por adaptador inadequado

Estes são os erros mais frequentes que vemos em atendimentos residenciais:

Usar benjamim em uma TUE – O benjamim não foi projetado para 20A. Superaquece e pode causar curto.
Trocar o disjuntor sem trocar a fiação – Colocar um disjuntor de 20A no lugar de um de 10A mantendo fio de 2,5 mm². O fio derrete dentro da parede.
Usar extensão em forno elétrico – Extensões comuns não suportam 12A a 15A. Derretem em minutos.
Instalar ar condicionado em tomada 10A – O instalador muitas vezes conecta o ar na tomada existente usando adaptador. O correto é chamar um eletricista antes.

Uma história que aconteceu semana passada:
Uma cliente me chamou porque a Airfryer dela desarmava o disjuntor toda vez que ligava junto com a geladeira. Chegando lá, vi que a cozinha tinha uma única tomada de 10A. Ela usava um benjamim para os dois aparelhos. A Airfryer sozinha já puxa quase 10A; com a geladeira ligando o motor, a corrente ultrapassava o limite.

Solução? Instalar um circuito exclusivo com uma TUE de 20A só para a Airfryer. Problema resolvido, sem trocar de equipamento.

O erro mais grave: adaptador TUG para TUE

Em apartamentos antigos, é muito comum encontrar ar condicionado ligado em tomada de 10A com adaptador. O projeto original não previu a TUE.

Se você mora em um prédio antigo e vai comprar um ar condicionado, o primeiro passo não é chamar o instalador, mas sim um eletricista. Ele vai verificar a necessidade de criar um circuito específico.

O que acontece na prática com o adaptador:

O circuito foi projetado para no máximo 10A.
O ar condicionado pode puxar 12A, 15A ou mais.
A fiação (2,5 mm²) e o disjuntor (10A) não suportam.
O disjuntor desarma repetidamente.
Se alguém trocar o disjuntor por um maior (gambiarra), a fiação derrete dentro da parede.

Solução correta: instalar uma TUE com fiação adequada e disjuntor exclusivo.

Quando chamar um eletricista (e não tentar fazer sozinho)

Chame um profissional imediatamente se:

O disjuntor desarma com frequência sem motivo.
A tomada esquenta ao ligar um aparelho.
Você ouve estalos ou chiados na parede.
Precisa instalar uma TUE do zero (fiação, disjuntor e tomada).

Se você mora na região da Bela Vista ou proximidades, pode contar com a gente. Fazemos avaliação sem compromisso e instalação seguindo a NBR 5410.

👉 Atendemos em Bela Vista e região

Acompanhe dicas diárias nas nossas redes sociais

Temos conteúdo novo toda semana sobre elétrica residencial. Siga a gente:

Instagram: https://www.instagram.com/seudomingoseletricista/
Facebook: https://www.facebook.com/SeuDomingosEletricista
Twitter: https://x.com/SeuDomingosElet
YouTube: https://www.youtube.com/@SeuDomingosEletricista
TikTok: https://www.tiktok.com/@seudomingoseletricista
LinkedIn: https://www.linkedin.com/company/seu-domingos-eletricista

Perguntas frequentes (FAQ)

Resumo final

Resumindo: TUG é a tomada comum de até 10A, para a maioria dos eletrodomésticos. TUE é a tomada para equipamentos que consomem mais de 10A, como chuveiro, ar condicionado e forno elétrico.

A diferença entre esses dois tipos está na corrente suportada, no diâmetro dos pinos e na necessidade de um circuito independente para cada TUE.

Na prática, planejar corretamente esses dois tipos de tomadas evita retrabalho e, ao mesmo tempo, aumenta a segurança, além de reduzir riscos. Por isso, nunca use adaptadores. Caso tenha dúvidas, o mais indicado é contratar um eletricista de confiança.
