Entender como varistores protegem contra surtos de tensão é fundamental para quem quer evitar danos em equipamentos eletrônicos. A eletricidade que chega na sua casa não é 100% estável. Pequenos picos acontecem o tempo todo, mas um surto maior pode queimar a fonte do computador, destruir a televisão ou danificar qualquer aparelho conectado na tomada.
Existe um componente pequeno, barato e extremamente eficiente para resolver esse problema. Além disso, ele é amplamente utilizado justamente por sua confiabilidade. Ele se chama varistor. Neste guia, você vai entender o que é esse componente, qual o seu funcionamento contra picos elétricos, quais são os tipos disponíveis e, por fim, como instalar corretamente.

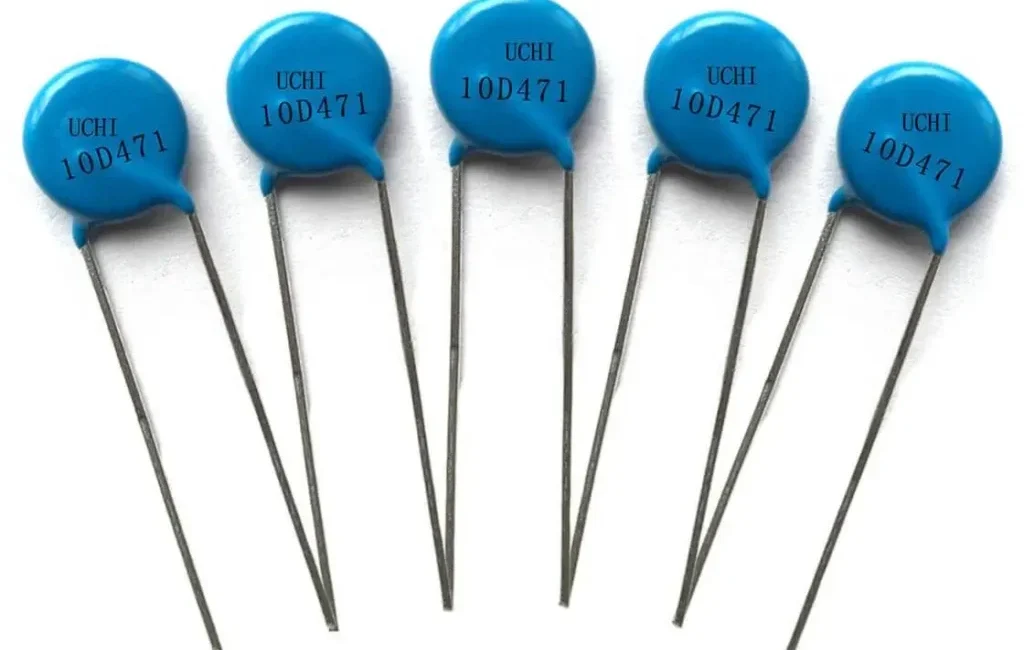

O que são varistores?
O varistor é um componente que protege seus aparelhos contra picos de energia, impedindo que a tensão alta queime equipamentos como TV, computador e eletrodomésticos.
Qual a lógica por trás dessa proteção? Eles reduzem sua resistência quase a zero em microssegundos, criando um caminho seguro para a corrente do surto ir para o neutro ou terra, protegendo os equipamentos conectados.
Do que é feito um varistor?
Os varistores mais comuns são feitos de óxido de zinco. Esse material forma uma estrutura interna com múltiplas junções semicondutoras, responsáveis pelo comportamento não linear da resistência.
É essa estrutura que permite a resposta rápida e a capacidade de absorver surtos de energia.

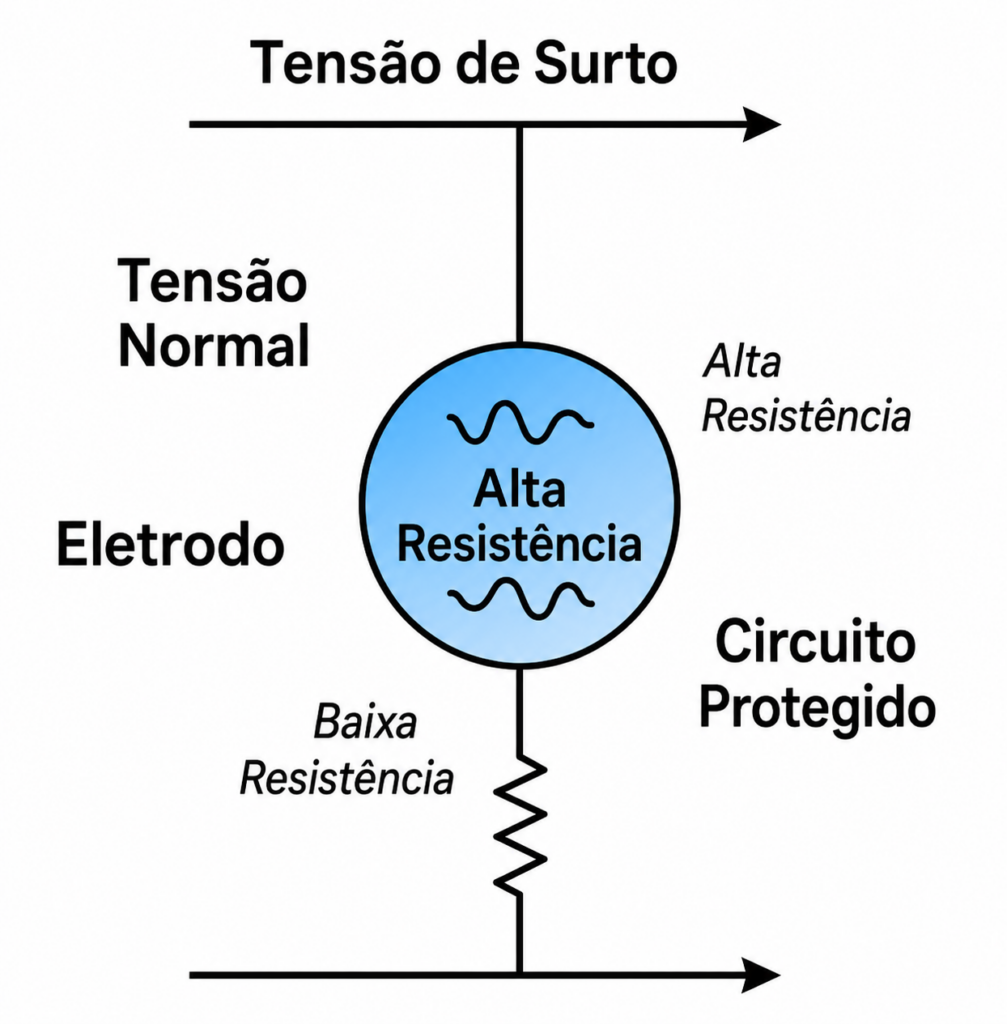

Como ocorre a atuação dos varistores contra picos elétricos?
Essa proteção acontece em 4 etapas rápidas:
- Detecção: o varistor monitora a tensão continuamente. Quando ela ultrapassa o limite de atuação (tensão de clamping), ele reage.
- Condução: sua resistência cai de milhões de ohms para poucos ohms.
- Desvio: a corrente do surto flui pelo varistor em vez de ir para o equipamento.
- Restauração: após o surto, o varistor volta a ser isolante e o circuito opera normalmente.
Esse processo todo acontece em menos de 25 nanossegundos, tempo suficiente para evitar danos a componentes eletrônicos sensíveis.
Aplicações específicas de varistores no dia a dia
Assim como o artigo técnico em inglês menciona o uso em motores industriais, na prática residencial os varistores aparecem em locais que você nem imagina:
Em filtros de linha de qualidade
Um bom filtro de linha tem um varistor interno entre fase e neutro. Quando ocorre um pico, ele desvia a corrente e o LED de proteção pode até apagar (indicando que o varistor foi sacrificado).
Dentro de fontes chaveadas (computadores, TVs, carregadores)
Toda fonte bem projetada tem um varistor na entrada. Ele é a primeira linha de defesa contra surtos vindos da tomada.
Em eletrodomésticos sensíveis
Micro ondas, máquinas de lavar com placa eletrônica, ares condicionados inversores. Todos podem ter varistores internos para proteger a eletrônica de controle.
Em sistemas de energia solar (inversores)
Os inversores fotovoltaicos usam varistores para proteger contra surtos induzidos por raios na parte CC (painéis) e CA (rede).
Em quadros de distribuição (dentro de DPS)
O DPS que você instala no quadro elétrico geralmente contém um ou mais varistores de alta capacidade.
Diferença entre varistor, DPS e diodo TVS
| Característica | Varistor (MOV) | DPS Classe II | Diodo TVS |
|---|---|---|---|
| Tempo de resposta | ~25 ns | ~25 ns | ~1 ns |
| Energia suportada | Alta (Joules) | Muito alta | Baixa (Watts) |
| Custo | Baixo | Médio | Alto |
| Indicação fim de vida | Não | Sim (janela) | Não |
| Uso ideal | Dentro de equipamentos | Quadro elétrico | Circuitos de sinal |
Resumo prático: use varistor dentro da fonte do equipamento. Use DPS no quadro de distribuição. Use diodo TVS para proteger entradas de sinais.
Exemplo prático de aplicação em residência
Em uma residência com rede 127V, um varistor comumente utilizado é o modelo de 275V com capacidade de 6 kA (corrente de surto máxima). Esse componente absorve surtos típicos causados por manobras na rede, protegendo fontes de computador, televisores e outros eletrônicos.
Ao escolher um filtro de linha, antes de tudo, verifique se ele informa a presença de varistor interno. Isso porque, esse componente faz toda a diferença na proteção contra sobretensão no dia a dia.
Como escolher o varistor correto em 6 passos
Passo 1: meça a tensão da rede (127V ou 220V).
Passo 2: calcule a tensão máxima de operação contínua (Uc). Uma regra prática didática é multiplicar a tensão da rede por 1,2. Exemplo: 127V × 1,2 = 152,4V. Use varistor com Uc comercial de 150V ou 175V.
Importante: essa regra de multiplicar por 1,2 é uma simplificação para ensino. Para projetos críticos ou industriais, consulte o datasheet do fabricante e considere as variações reais da rede elétrica local.
Passo 3: verifique a tensão residual (Up). Deve ser menor que a suportável pelo equipamento (ex: ≤ 1500V para categoria II).
Passo 4: escolha a energia em Joules. Residencial: 50 a 100 J. Industrial: acima de 200 J.
Passo 5: confira a corrente de surto máxima (Imax). Valores comuns: 2,5 kA a 10 kA.
Passo 6: opte por diâmetro maior (14mm ou 20mm) para maior durabilidade.
Instalação correta para garantir a defesa contra surtos
Conecte o varistor em paralelo com a carga protegida. Use fios curtos (menos de 5 cm) e instale um fusível ou disjuntor em série antes do varistor. Isso evita incêndio se o varistor falhar em curto.
Para rede monofásica: conecte entre fase e neutro. Para rede trifásica: um varistor por fase.
O erro mais perigoso ao usar varistor
Muita gente instala o varistor e acredita que está completamente protegido, mas comete um erro grave: não usar proteção em série.
Quando um varistor sofre um surto acima da sua capacidade, ele pode falhar em curto permanente. Sem um fusível ou disjuntor adequado antes dele, essa falha causa superaquecimento, fumaça e até princípio de incêndio.
Por isso, o uso de proteção em série não é opcional. É obrigatório. Um fusível de ação rápida ou um disjuntor de baixa corrente (ex: 1A a 3A) resolve o problema.
Nunca conecte um varistor diretamente em paralelo com a rede sem essa proteção.
Erros comuns que comprometem a proteção
- Não usar fusível de proteção: risco de incêndio.
- Escolher tensão de atuação muito baixa: varistor aquece e degrada.
- Fios longos: aumentam a tensão residual no equipamento.
- Nunca substituir: varistor perde eficácia após vários surtos. Troque a cada 3 a 5 anos ou se houver escurecimento.
Como testar se o componente ainda funciona
Desconecte o varistor. Ajuste o multímetro para escala de resistência alta (20 MΩ). Meça entre os terminais.
- Resultado normal: resistência infinita (OL ou 1).
- Resultado com defeito: resistência baixa (alguns ohms). Substitua.
Atenção: este teste só detecta curto. Um varistor degradado pode passar no teste mas já não proteger. Por isso, substituição preventiva é recomendada.
Perguntas frequentes
Conclusão
Agora você já conhece o funcionamento dos varistores, sabe como escolher o modelo ideal, onde instalar e quais erros evitar. Além disso, ficou claro na prática como varistores protegem contra surtos de tensão, desviando picos elétricos antes que eles causem danos aos seus equipamentos.
Portanto, esse pequeno componente se torna uma das soluções mais eficazes para garantir a longevidade dos seus aparelhos e a segurança da instalação elétrica.
Lembre-se: varistor sem fusível de proteção é risco. Ou seja, se você instalou com fusível, já está mais seguro que a maioria das instalações por aí.
