Se você já trabalha com instalações elétricas ou mesmo cuida da manutenção de equipamentos em casa ou na empresa, sabe que as conexões são um ponto crítico. Qualquer erro ali pode comprometer a eficiência, a segurança e até a vida útil de máquinas e painéis. Neste artigo, vou te mostrar uma tecnologia que realmente transforma a forma de conectar fios: os bornes push-in. Você vai entender de uma vez por todas bornes push-in o que é, como funcionam, onde são aplicados e por que estão revolucionando as conexões elétricas industriais push-in em todo o mundo.
➤ Quer medir seu consumo de energia sem erro? Veja como escolher wattímetros e medidores ➤

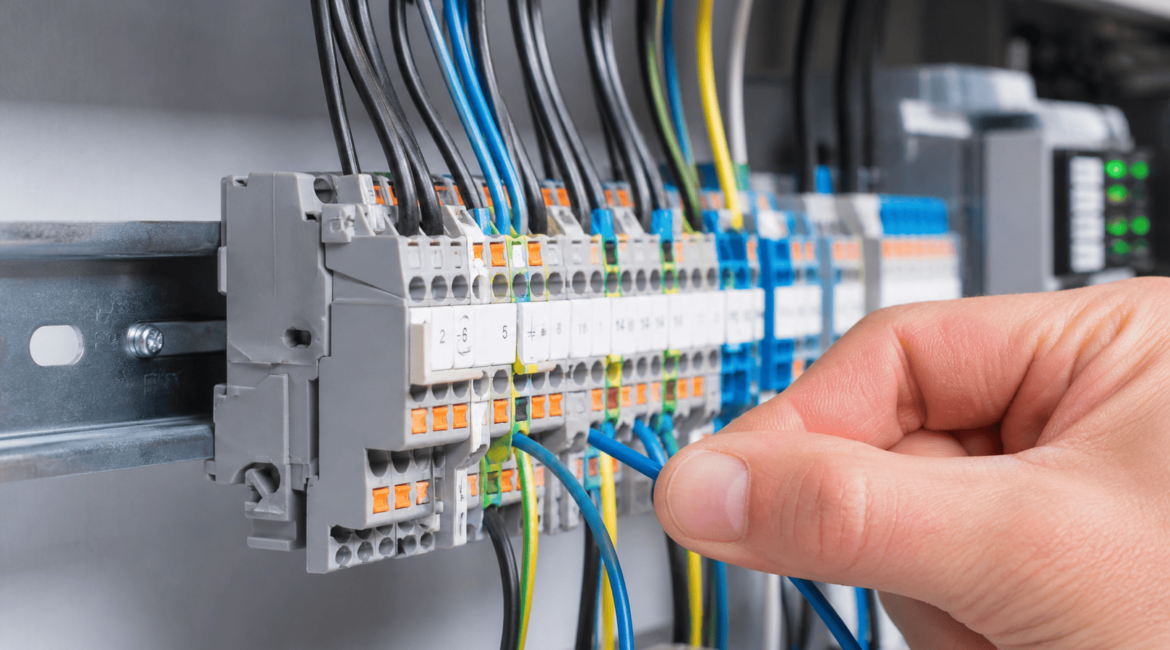

O que é a tecnologia Push-IN e como ela funciona na prática

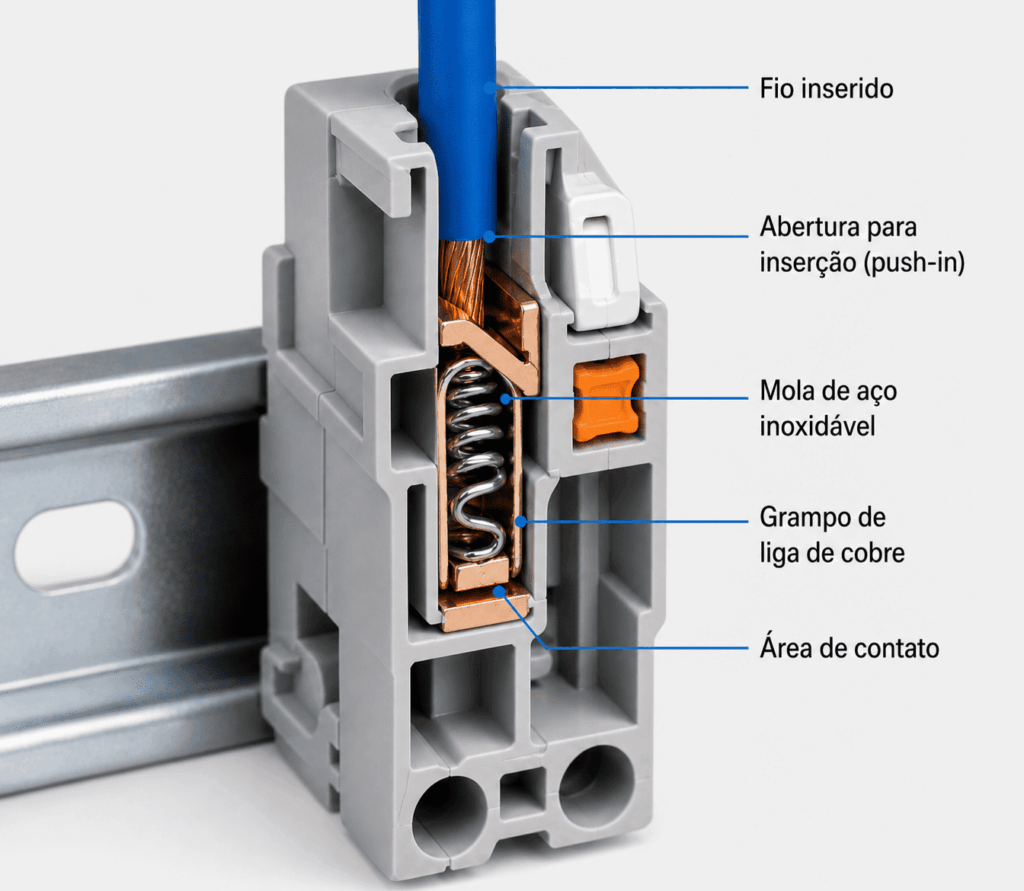

A tecnologia push-in é uma inovação que permite conectar condutores elétricos de maneira simples, direta e sem a necessidade de ferramentas. Basta descascar o fio no comprimento certo e inseri-lo no borne. Pronto. A conexão é automática, graças a uma mola interna que prende o condutor com pressão constante.
Em termos simples, bornes push-in o que é? É um sistema onde o fio trava sozinho assim que é empurrado para dentro do borne. Não existe parafuso para apertar, não existe torque para calibrar, não existe erro de aperto. A mola faz todo o trabalho.
Diferente dos bornes tradicionais, que exigem chave de fenda e força manual, o push-in garante que a pressão sobre o fio seja sempre a mesma, independente de quem fez a instalação. Isso elimina o fator humano como fonte de falha.
Atualmente, as conexões elétricas industriais push-in são fabricadas por diversas marcas e cobrem desde fios muito finos, de 0,14 mm², até cabos grossos de 185 mm². Isso significa que servem tanto para pequenos sensores quanto para alimentação de máquinas pesadas.
Um grande diferencial dessa tecnologia é que existem diferentes tipos de bornes push-in para cada necessidade. Vamos conhecer os principais.
➤ A enguia elétrica realmente dá choque? Veja como esse “choque vivo” funciona ➤
Borne push-in padrão: simplicidade e segurança
O modelo padrão de borne push-in é o mais comum e direto. Ele possui uma abertura onde o fio é inserido e uma abertura secundária onde uma ferramenta (como uma chave pequena) pode ser usada para liberar o fio, se necessário.
Durante a conexão, a ferramenta de operação permanece na abertura até a completa fixação do condutor. Isso permite que o instalador trabalhe com as mãos livres, algo muito útil em painéis apertados ou escuros.
Os bornes padrão podem ter um, dois ou até três decks (níveis de conexão), permitindo organizar vários circuitos no mesmo espaço. Para quem busca simplicidade e eficiência, esse modelo é imbatível.
Borne push-in com botão: operação intuitiva e colorida
O borne push-in com botão eleva a experiência de instalação a um novo patamar. Ele possui um botão geralmente na cor laranja, que destaca visualmente onde o operador deve pressionar para abrir o ponto de conexão.
Esse modelo é especialmente útil quando se trabalha com fios flexíveis. Basta pressionar o botão com qualquer ferramenta (ou até mesmo com a ponta do dedo, em alguns modelos), inserir o fio e soltar o botão. A mola faz o resto.
Outra vantagem: para fios rígidos ou cabos com terminal tubular (capilha), nem é preciso apertar o botão. Apenas empurre o fio diretamente no borne, e ele trava automaticamente. É praticidade pura.

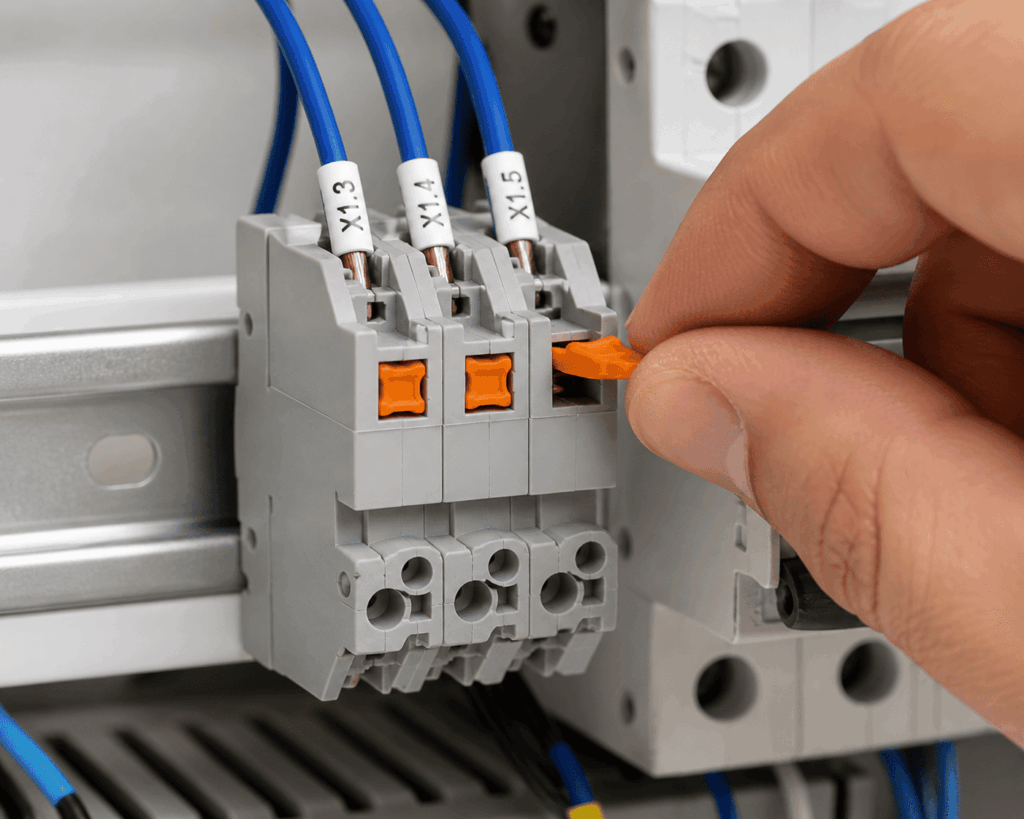

Borne push-in com alavanca: versatilidade para conexões frequentes
O borne push-in com alavanca é o mais versátil de todos. Ele possui uma pequena alavanca que, quando levantada, abre completamente o ponto de conexão. Com a alavanca erguida, você insere o fio livremente. Depois, é só abaixar a alavanca e o fio fica preso com segurança.
Esse modelo é indispensável em locais de difícil acesso, onde usar ferramentas é complicado. Imagine um painel montado no teto ou um armário elétrico apertado. Com a alavanca, você conecta e desconecta fios sem precisar de chave de fenda, sem esforço e sem riscos.
A alavanca ainda oferece um benefício visual: quando levantada, fica claro que a conexão está aberta. Quando abaixada, a conexão está fechada e segura. Isso evita dúvidas durante a montagem e manutenção.
Fale com a gente nas redes sociais
Se você gosta de conteúdos sobre elétrica, segurança e instalações, acompanhe nossas atualizações:
📸 Instagram | 👍 Facebook | 🐦 Twitter | ▶️ YouTube | 🎵 TikTok | 💼 LinkedIn
📲 (11) 9 9163 7227 – Precisa de suporte elétrico rápido? Fale conosco no WhatsApp: Clique aqui
Instagram: Clique aqui
Facebook: Clique aqui
Twitter/X: Clique aqui
YouTube: Clique aqui
TikTok: Clique aqui
LinkedIn: Clique aqui
Conectar sem ferramentas: praticidade em todos os ambientes
Na correria do dia a dia, especialmente em obras ou manutenções que envolvem locais de difícil acesso, os bornes com alavanca para montagem em trilhos se tornam indispensáveis. Este mesmo modelo também conta com a tecnologia push-in e traz a alavanca como um grande facilitador.
Já precisei fazer conexões em lugares apertados, dentro de máquinas e até embaixo de painéis, onde usar uma chave de fenda era praticamente impossível. Foi aí que os bornes com alavanca se destacaram. Com o simples movimento de levantar e abaixar a alavanca, a conexão fica pronta em segundos.
Além disso, a alavanca elevada facilita a visualização se a conexão está aberta ou fechada. Isso é muito útil quando trabalhamos com muitos pontos de fixação e precisamos fazer verificações rápidas.
➤ A enguia elétrica realmente dá choque? Veja como esse “choque vivo” funciona ➤
Vantagens da tecnologia Push-IN em diversas aplicações
Quando pensamos em bornes de conexão, é essencial que eles sejam versáteis o suficiente para atender às diferentes demandas de uma instalação elétrica. Os bornes push-in oferecem essa versatilidade, sendo perfeitos tanto para instalações industriais quanto para projetos comerciais e residenciais de maior porte.
Conexão rápida e segura
Em montagens de painéis elétricos, a facilidade de conectar condutores rígidos e flexíveis sem ferramentas economiza muito tempo e garante uma conexão segura. A tecnologia de conexão por mola push-in assegura que o condutor está bem fixo, sem risco de mau contato.
Um estudo simples: em um borne de parafuso, cada conexão leva de 10 a 15 segundos entre posicionar o fio, pegar a chave e apertar. No push-in, o mesmo serviço leva 2 segundos. Em um painel com 500 conexões, a economia ultrapassa uma hora de trabalho.
Confiabilidade e durabilidade
A confiabilidade que esses bornes proporcionam é indiscutível. Diferente dos parafusos, que afrouxam com vibração, a mola do push-in mantém a pressão constante durante toda a vida útil do equipamento. Isso significa menos manutenção, menos paradas não programadas e mais segurança.
A ausência de necessidade de ferramentas elimina a possibilidade de erros como aperto insuficiente ou excessivo. Uma conexão mais intuitiva, simples e rápida, como deve ser.
Se você já passou pela situação de um disjuntor desarmando sem motivo aparente, talvez o problema esteja em uma conexão mal feita. Aprenda mais sobre isso em: Disjuntor geral desarmando
Identificação rápida e marcação contínua
Os bornes push-in modernos possuem um recurso extra que faz toda diferença na organização: a possibilidade de marcação contínua. Com impressoras específicas, é possível imprimir etiquetas que identificam cada borne com até três linhas de informações.
Isso agiliza o trabalho de montagem, facilita a manutenção e torna qualquer intervenção futura muito mais rápida. Em um painel bem identificado, qualquer eletricista consegue entender o circuito sem perder horas decifrando fios.

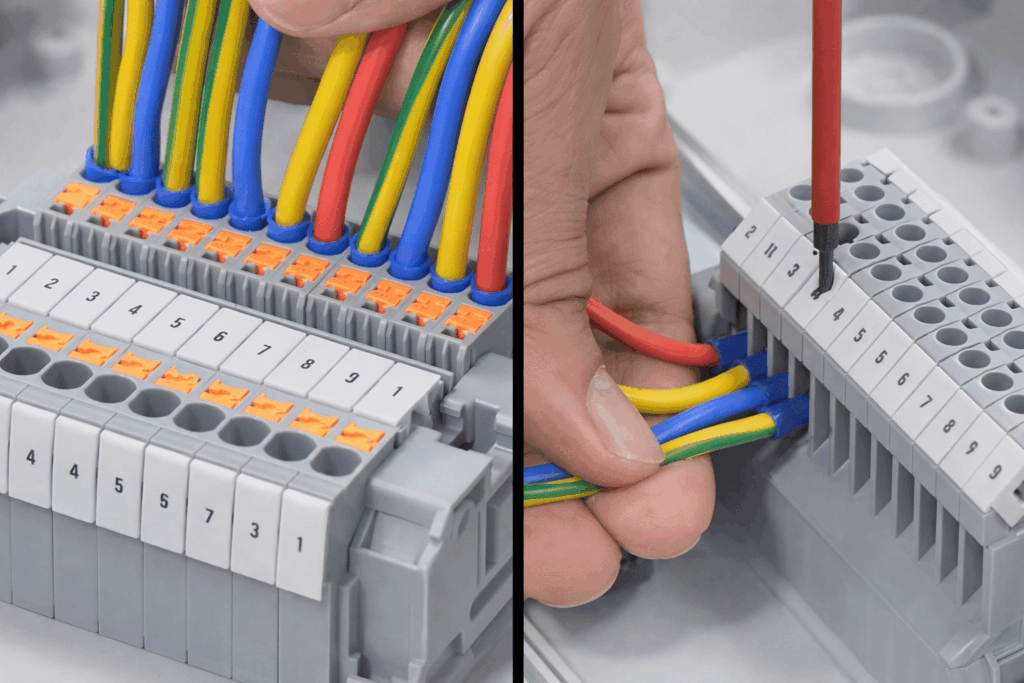

Por que usar bornes push-in em vez dos modelos tradicionais
A pergunta que muitos fazem: vale a pena trocar os bornes de parafuso pelos push-in? A resposta é sim, na maioria dos casos. Vamos aos motivos principais.
Segurança em primeiro lugar
Bornes push-in de qualidade seguem rigorosamente todas as normas de segurança, como a NBR5410 (instalações elétricas de baixa tensão) e a NR10 (segurança em instalações elétricas). A tecnologia de conexão por mola garante que o condutor fique firme, sem risco de fuga de corrente, aquecimento ou mau contato.
Independentemente de quem fez a instalação, a conexão será sempre segura. Isso é fundamental em indústrias, onde a rotatividade de técnicos pode ser alta.
Para entender melhor os riscos de uma instalação inadequada, leia: Os riscos associados a uma instalação elétrica inadequada
Economia de tempo e dinheiro
Com os bornes push-in, o tempo de instalação pode ser reduzido em até 90% comparado aos métodos tradicionais com parafuso. Isso, combinado com a redução de ferramentas (adeus chave de fenda para cada borne) e a possibilidade de reutilização dos bornes, gera uma economia significativa tanto em mão de obra quanto em materiais.
Pense no custo de uma parada de produção por causa de uma conexão frouxa. O prejuízo pode ser centenas de vezes maior que o investimento em bornes de qualidade.
Aplicações versáteis
Seja para fazer derivações, emendar sensores ou conectar condutores em sistemas industriais, os bornes push-in são altamente versáteis. O sistema permite conectar desde fios rígidos até condutores flexíveis com ou sem terminais crimpados (capilhas).
Isso os torna uma solução universal para diversos tipos de projetos, desde pequenas máquinas até grandes painéis de automação.
Onde aplicar os bornes push-in em projetos reais
Os bornes push-in não são apenas para grandes indústrias. Eles aparecem cada vez mais em:
Painéis de automação industrial – Controladores lógicos (CLPs), inversores de frequência, soft-starters e sistemas de supervisão se beneficiam da conexão rápida e confiável.
Quadros de distribuição – Em prédios comerciais e condomínios, a organização e a segurança dos bornes push-in facilitam manutenções futuras.
Sistemas de segurança e CFTV – Uma instalação de câmeras exige alimentação estável e sinais de vídeo sem interrupções. Conexões mal feitas podem derrubar o sistema inteiro.
Máquinas e equipamentos – Embaladoras, esteiras, prensas e injetoras sofrem com vibração. O push-in é a solução ideal.
Se você está planejando uma reforma elétrica ou um projeto novo, considere especificar bornes push-in desde o início. O investimento adicional é pequeno comparado aos benefícios ao longo dos anos.

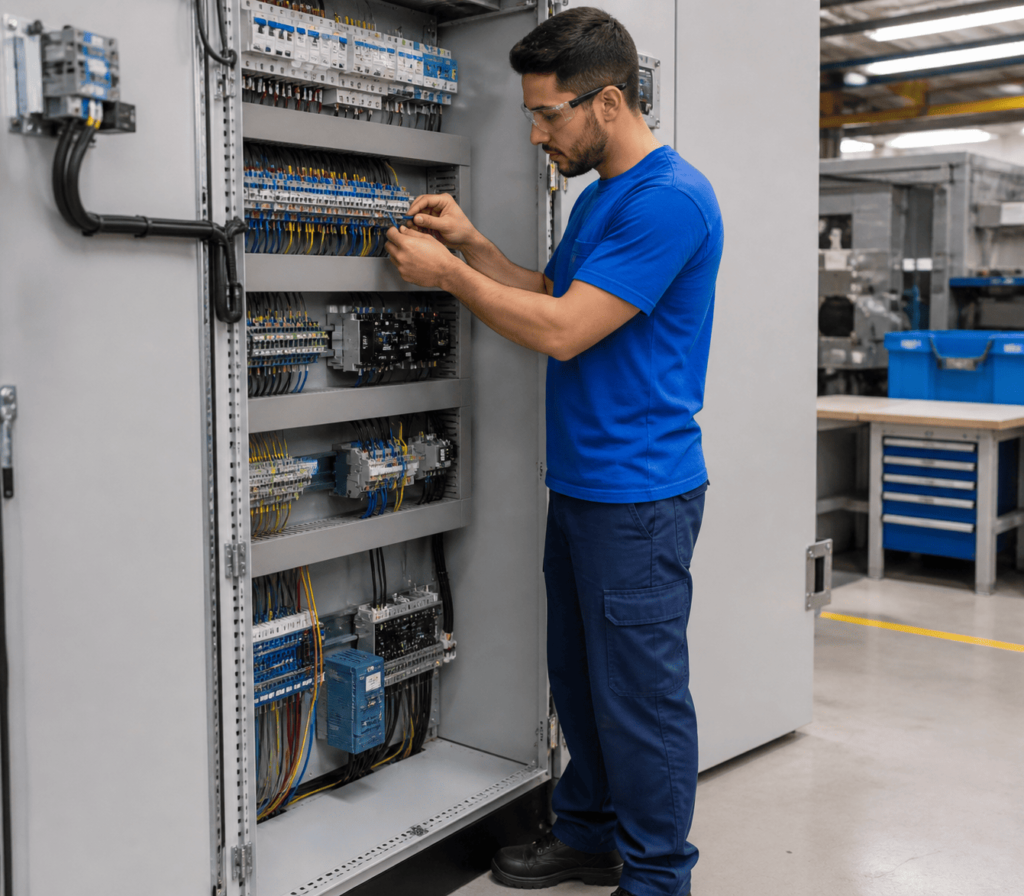

Como fazer a instalação correta de bornes push-in (passo a passo)
Mesmo sendo um sistema simples, alguns cuidados garantem uma conexão perfeita.
Passo 1 – Desencape o fio na medida exata. A maioria dos bornes push-in exige de 8 a 12 mm de cobre exposto. Use um alicate decapador de qualidade para não danificar os fios.
Passo 2 – Para fios flexíveis, retorça as pontas. Se o fio tiver muitos filamentos, gire-os suavemente entre os dedos para formar um cabo compacto. Para bitolas muito finas, use um terminal tubular (capilha).
Passo 3 – Insira o fio até o fim. Empurre firme até sentir que encostou no fundo do borne. Nunca deixe cobre exposto para fora.
Passo 4 – Teste a fixação. Puxe o fio suavemente. Ele não deve sair. Se sair, o fio pode estar mal descascado ou a bitola está abaixo do recomendado.
Passo 5 – Para remover, use a ferramenta de liberação. Insira uma chave pequena (ou até mesmo um clipe de papel) na abertura secundária para liberar a mola. Nunca puxe o fio com força.
Quer entender mais sobre falhas elétricas que podem ser evitadas com conexões corretas? Veja: Como resolver um curto circuito em casa?
