Transformação, transmissão e distribuição de eletricidade
Você sabe o que é uma subestação elétrica e por que ela é tão importante no sistema elétrico? Essa é uma dúvida comum quando falamos de como a energia chega até nossas casas com segurança.
A eletricidade chega a todos os lugares, desde vilas e grandes cidades até montanhas, desertos e plataformas marítimas. E tudo isso é possível graças à rede de distribuição, linhas de transmissão e subestações de transformação elétrica.
As chamadas linhas de transmissão de energia ou linhas de alta tensão transferem eletricidade de uma usina ou parque gerador para uma rede que distribui a energia regionalmente. E é aqui que as subestações elétricas entram em ação.

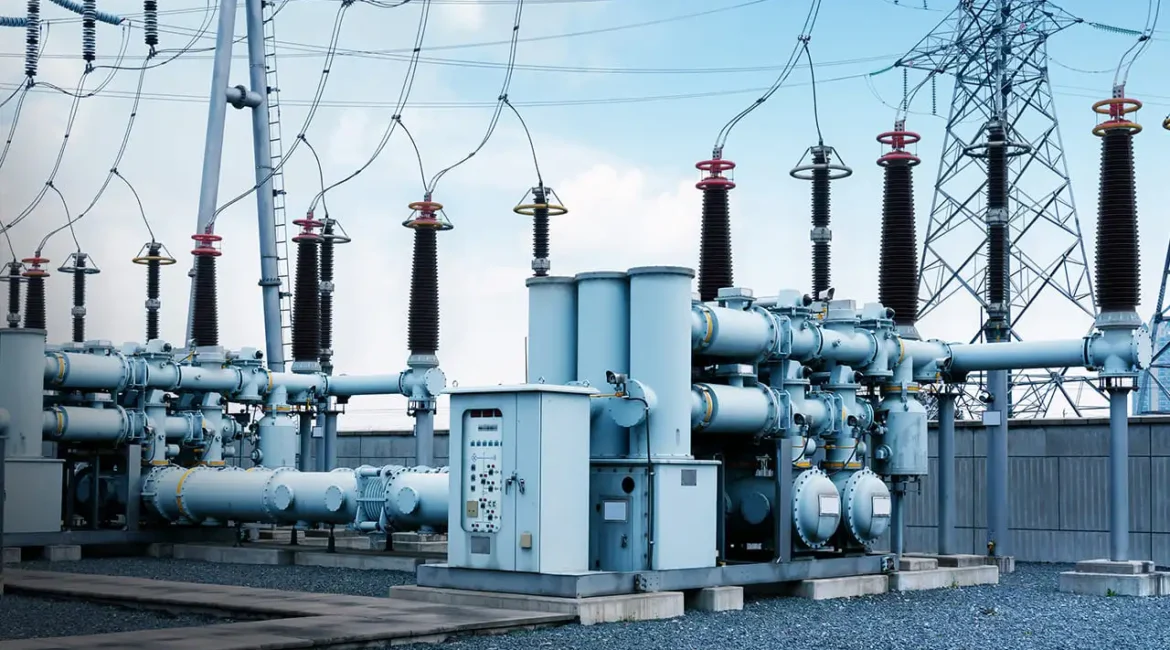

O que é uma subestação elétrica?
Uma subestação elétrica é uma instalação projetada para estabelecer níveis de tensão adequados para a produção, conversão, regulação e distribuição de eletricidade.
Normalmente, está localizada na periferia das áreas de consumo, podendo ficar dentro ou fora de edifícios para economizar espaço. As empresas também instalam subestações próximas a usinas de energia e nos arredores de centros urbanos, geralmente em estruturas ao ar livre.
A principal diferença entre uma estação transformadora e uma subestação elétrica está na magnitude das instalações. As empresas também instalam subestações próximas a usinas de energia e nos arredores de centros urbanos, geralmente em estruturas ao ar livre.

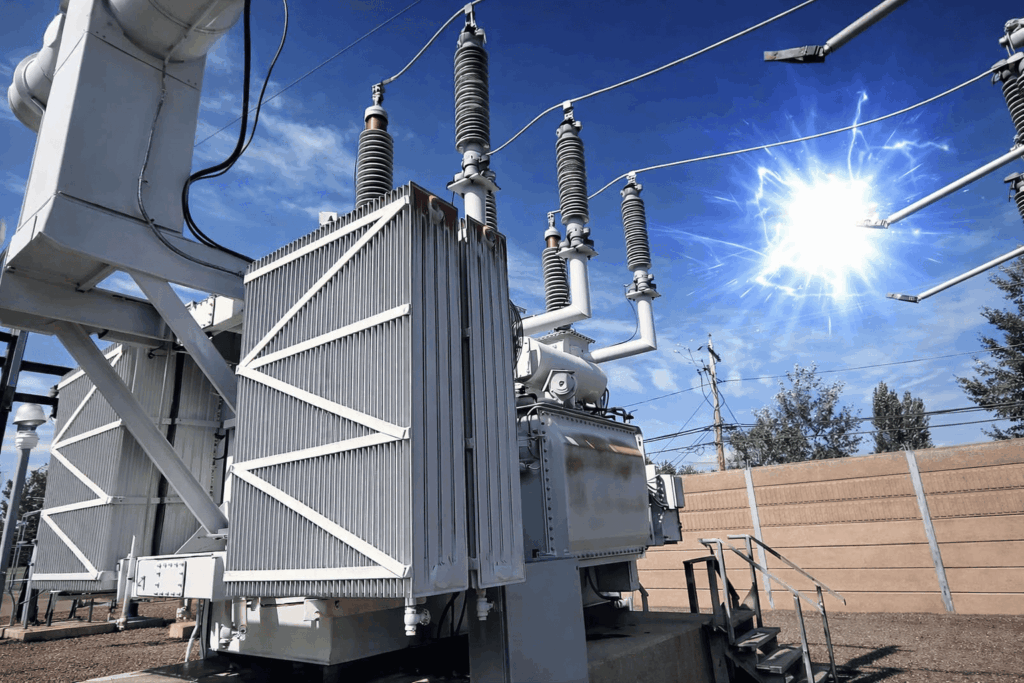

Funcionamento de uma subestação elétrica
As subestações elétricas servem para a produção, conversão, transformação, regulação e distribuição de energia. Graças a essa infraestrutura, a eletricidade pode ser distribuída e chegar a diferentes áreas geográficas.
A eletricidade que chega às nossas casas deve ter a potência adequada para que possamos usar aparelhos eletrônicos com segurança. Isso é possível graças aos diferentes tipos de subestações elétricas, que equalizam a potência, transformam e distribuem a eletricidade.
No Brasil, existem empresas de referência como a WEG, a Eletrobras (AXIA Energia) e a Siemens Brasil, que contribuem significativamente para o avanço da tecnologia de subestações, destacando-se pela inovação, eficiência, qualidade construtiva e uso de tecnologia de ponta.
Componentes de uma subestação elétrica
Para entender melhor subestação elétrica o que é, é fundamental conhecer os principais equipamentos que fazem parte dessa estrutura e garantem o funcionamento seguro do sistema elétrico.
- Transformador: É um equipamento eletromagnético que serve para aumentar ou diminuir a tensão em um circuito elétrico de corrente alternada, mantendo a frequência constante.
- Disjuntor: Interrompe e restabelece a continuidade de um circuito elétrico. Essa interrupção pode ocorrer tanto em condições normais de carga quanto em situações de curto-circuito.
- Religador: É um dispositivo automático que interrompe a corrente quando há falhas no circuito, como curto-circuito. Após a interrupção, ele tenta restabelecer o fornecimento de energia automaticamente, conforme uma sequência programada de aberturas e fechamentos.
- Fusíveis de lâmina: São dispositivos de proteção que atuam na interrupção do circuito em caso de sobrecorrente. Também podem ser utilizados como elemento de manobra, permitindo a conexão e desconexão manual do circuito.
- Interruptores de desconexão (seccionadores): Servem para desconectar fisicamente um circuito elétrico, normalmente sem carga. São operados de forma mecânica e garantem segurança durante manutenções.
- Para-raios: São responsáveis por proteger o sistema contra sobretensões causadas por descargas atmosféricas. Quando ocorre uma sobretensão, direcionam a corrente elétrica para o solo, evitando danos a equipamentos e instalações.
- Transformadores de instrumentos: São utilizados para medição e proteção. Existem dois tipos principais: transformadores de corrente (TC), que reduzem valores de corrente, e transformadores de potencial (TP), que reduzem os níveis de tensão para valores adequados aos sistemas de medição e controle.
- Caixas de junção: São pontos de conexão que permitem a derivação de circuitos elétricos e a distribuição da energia para diferentes áreas.
- Condensadores (capacitores): Armazenam energia elétrica em um campo elétrico e são utilizados para melhorar o fator de potência e a estabilidade do sistema.
Tipos de subestações elétricas
De acordo com a sua funcionalidade, existem diferentes tipos de subestações elétricas:
Subestação transformadora
Essas subestações possuem um ou mais transformadores responsáveis por aumentar ou diminuir a tensão elétrica. Dessa forma, elas podem ser classificadas em:
- Subestações elevadoras de tensão:
Nesse caso, o sistema eleva a tensão gerada para níveis muito mais altos e permite o transporte eficiente da energia a longas distâncias. Geralmente, esse tipo de instalação fica ao ar livre e, além disso, está localizada próxima às usinas de geração de energia elétrica.
- Subestações transformadoras abaixadoras:
Por outro lado, essas subestações reduzem as altas tensões para níveis médios ou baixos. Assim, tornam a energia adequada para a distribuição e o uso seguro em residências, comércios e indústrias.
Subestação de manobra
Nesse tipo de subestação elétrica, dois ou mais circuitos se interligam. Nesse sentido, a tensão não sofre alteração; porém, a subestação atua como um ponto estratégico dentro do sistema elétrico e permite a conexão, o controle e a redistribuição da energia conforme a necessidade da rede.
Considerações Finais
Agora você já entende o que é uma subestação elétrica e qual a sua função dentro do sistema elétrico. Em resumo, ela garante a transmissão, o controle e a distribuição segura e eficiente da energia até chegar aos consumidores.
As subestações elétricas são fundamentais porque adaptam a energia gerada nas usinas para o uso cotidiano em casas, indústrias e comércios, mantendo estabilidade e segurança em toda a rede elétrica.
E sempre que o assunto envolve instalações elétricas, manutenção ou dúvidas sobre segurança, é importante contar com um profissional qualificado para garantir que tudo funcione corretamente e com segurança.
